Hallo! Als Zulieferer von Werkzeugmaschinenlagern bin ich schon seit geraumer Zeit mitten in der Branche und habe aus erster Hand gesehen, wie sich das Lagerspiel auf die Leistung einer Werkzeugmaschine auswirken kann. Schauen wir uns also genauer an, was Lagerspiel ist und wie es sich auf Werkzeugmaschinen auswirkt.
Was ist Lagerspiel?
Lassen Sie uns zunächst klären, was das Lagerspiel eigentlich ist. Vereinfacht ausgedrückt ist das Lagerspiel das Ausmaß des inneren Spiels zwischen den Wälzkörpern des Lagers (wie Kugeln oder Rollen) und den Laufbahnen. Sie wird in linearen Einheiten gemessen, normalerweise in Millimetern oder Zoll. Es gibt zwei Haupttypen des Lagerspiels: radial und axial.
Das Radialspiel bezieht sich auf das Ausmaß der Bewegung in einer Richtung senkrecht zur Lagerachse. Das Axialspiel hingegen ist die Bewegung entlang der Lagerachse. Das richtige Maß an Spiel ist entscheidend, da es die Funktion des Lagers und die Funktion der Werkzeugmaschine insgesamt beeinflusst.
Der Einfluss des Lagerspiels auf die Leistung von Werkzeugmaschinen
1. Genauigkeit
Einer der bedeutendsten Auswirkungen des Lagerspiels ist die Genauigkeit der Werkzeugmaschine. Wenn das Spiel zu groß ist, kann sich das Lager stärker bewegen, als es sollte, was zu Ungenauigkeiten im Bearbeitungsprozess führt. Beispielsweise kann bei einer Präzisionsfräsmaschine ein übermäßiges Spiel dazu führen, dass das Schneidwerkzeug von seiner vorgesehenen Bahn abweicht, was dazu führt, dass Teile nicht den erforderlichen Spezifikationen entsprechen.
Wenn andererseits das Spiel zu klein ist, kann es zu erhöhter Reibung und Wärmeentwicklung im Lager kommen. Dadurch kann es zu Wärmeausdehnungen kommen, die auch die Genauigkeit der Werkzeugmaschine beeinträchtigen können. Bei hochpräzisen Anwendungen kann bereits die kleinste Dimensionsänderung aufgrund der Wärmeausdehnung zu erheblichen Problemen führen.
2. Steifigkeit
Auch das Lagerspiel spielt eine Rolle für die Steifigkeit der Werkzeugmaschine. Ein ordnungsgemäßes Spiel stellt sicher, dass das Lager die auf es einwirkenden Lasten ohne übermäßige Verformung aufnehmen kann. Bei entsprechendem Spiel kann das Lager Kräfte effizient zwischen den rotierenden und stationären Teilen der Werkzeugmaschine übertragen und sorgt so für die nötige Steifigkeit für eine stabile Bearbeitung.
Wenn das Spiel zu groß ist, hat das Lager mehr Spielraum, was die Gesamtsteifigkeit des Systems verringert. Dies kann während des Bearbeitungsprozesses zu Vibrationen führen, die zu einer schlechten Oberflächengüte der bearbeiteten Teile führen. Im Gegenteil kann ein unzureichendes Spiel dazu führen, dass das Lager zu steif wird, was zu vorzeitigem Verschleiß und sogar zu Schäden am Lager und anderen Komponenten der Werkzeugmaschine führen kann.
3. Vibration und Lärm
Vibrationen und Lärm sind bei Werkzeugmaschinen häufige Probleme, und das Lagerspiel kann einen großen Einfluss auf beide haben. Ein zu großes Spiel kann dazu führen, dass sich die Wälzkörper innerhalb der Laufbahnen unregelmäßig bewegen und Vibrationen erzeugen. Diese Vibrationen können sich dann auf die gesamte Werkzeugmaschine übertragen, was zu einem erhöhten Geräuschpegel und einer Verschlechterung der Gesamtqualität des Bearbeitungsvorgangs führt.
Darüber hinaus können Vibrationen auch die Standzeit des Werkzeugs beeinträchtigen. Das ständige Rütteln kann dazu führen, dass das Schneidwerkzeug schneller verschleißt, was die Produktionskosten erhöht. Durch die Einhaltung des richtigen Lagerspiels können wir Vibrationen und Geräusche minimieren und so dafür sorgen, dass die Werkzeugmaschine reibungsloser und leiser läuft.
4. Temperatur und Schmierung
Das Lagerspiel hängt eng mit der Temperatur und der Schmierung zusammen. Wenn das Spiel zu klein ist, erhöht sich die Reibung zwischen den Wälzkörpern und den Laufbahnen und es entsteht mehr Wärme. Hohe Temperaturen können das Schmiermittel verschlechtern, seine Wirksamkeit verringern und zu einem vorzeitigen Lagerausfall führen.
Ist das Spiel hingegen zu groß, kann das Schmiermittel unter Umständen keinen ordnungsgemäßen Film zwischen den Kontaktflächen bilden. Dies kann auch zu erhöhter Reibung und Verschleiß führen. Daher ist das richtige Lagerspiel für die Aufrechterhaltung der richtigen Temperatur und die Gewährleistung einer wirksamen Schmierung unerlässlich, was wiederum die Lebensdauer des Lagers verlängert.
Auswahl des richtigen Lagerspiels
Die Auswahl des geeigneten Lagerspiels hängt von mehreren Faktoren ab, darunter der Art der Werkzeugmaschine, den Betriebsbedingungen und den Belastungsanforderungen. Bei Hochgeschwindigkeitsanwendungen kann ein kleinerer Abstand erforderlich sein, um Stabilität und Genauigkeit zu gewährleisten. Im Gegensatz dazu kann bei Schwerlastanwendungen ein etwas größeres Spiel erforderlich sein, um die Kräfte aufzunehmen, ohne das Lager übermäßig zu belasten.

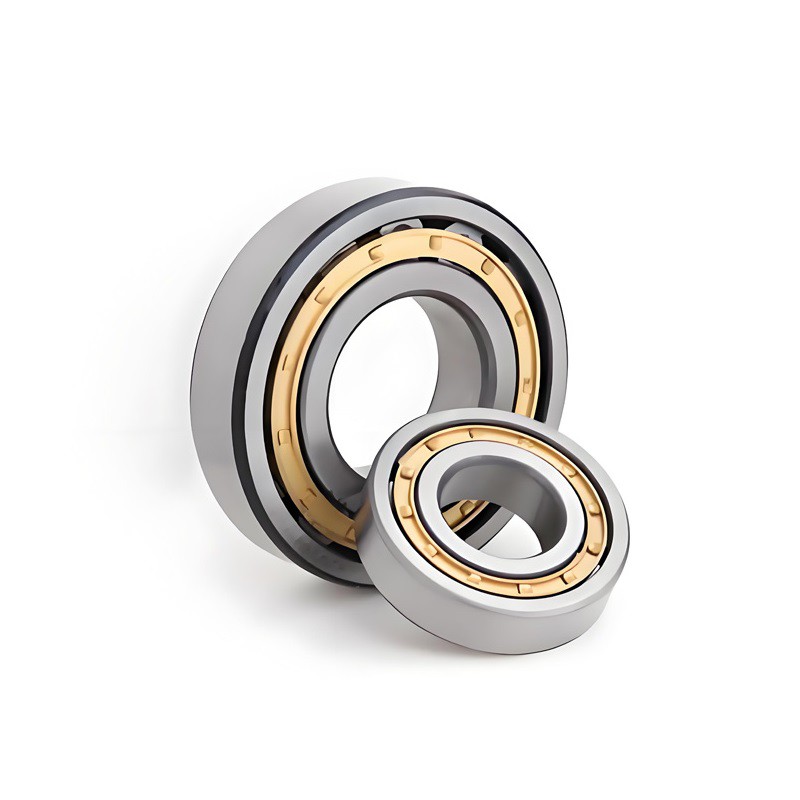

Als Lieferant von Lagern für Werkzeugmaschinen verfügen wir über ein breites Sortiment an Lagern, um den unterschiedlichen Spielanforderungen gerecht zu werden. Zum Beispiel unsereLager für Verbrennungsmotorensind mit spezifischen Abständen konstruiert, um den Hochgeschwindigkeits- und Hochlastbedingungen in Verbrennungsmotoren standzuhalten. UnserSchwenkstützlagerbietet außerdem verschiedene Freiraumoptionen für unterschiedliche Schwenkanwendungen. Und wenn Sie es mit Umgebungen mit hohen Temperaturen zu tun haben, sind unsereHochtemperaturbeständige Lagersind mit dem richtigen Abstand konstruiert, um auch bei extremer Hitze eine zuverlässige Leistung zu gewährleisten.
Abschluss
Zusammenfassend lässt sich sagen, dass das Lagerspiel ein kritischer Faktor ist, der die Leistung von Werkzeugmaschinen erheblich beeinflussen kann. Es beeinflusst Genauigkeit, Steifigkeit, Vibration, Lärm, Temperatur und Schmierung. Die Wahl des richtigen Lagerspiels ist entscheidend für die Optimierung der Leistung von Werkzeugmaschinen, die Reduzierung von Ausfallzeiten und die Verlängerung der Lagerlebensdauer.
Wenn Sie auf der Suche nach hochwertigen Werkzeugmaschinenlagern sind und Hilfe bei der Auswahl des richtigen Lagerspiels für Ihre Anwendung benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen unser Fachwissen anzubieten und Ihnen die besten Lagerlösungen zu bieten. Egal, ob Sie an einem kleinen Projekt arbeiten oder einen großen Industriebetrieb leiten, wir haben die Lager, die Sie brauchen. Kontaktieren Sie uns noch heute, um ein Gespräch über Ihre Anforderungen zu beginnen und gemeinsam daran zu arbeiten, das Beste aus Ihren Werkzeugmaschinen herauszuholen.
Referenzen
- Harris, TA, & Kotzalas, MN (2007). Wälzlageranalyse. Wiley.
- Jost, HP (1966). Tribologie: Reibung, Verschleiß und Schmierung technischer Materialien. Pinguin-Bücher.
